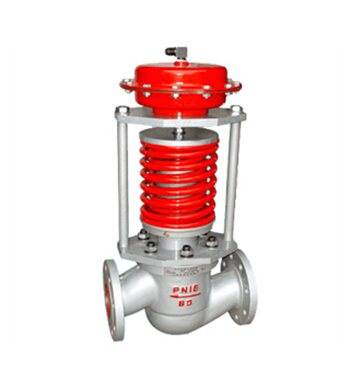

ZZY型自力式壓力調節閥





一、產品概述:
自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏．密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄漏穩壓的自動控制。
    本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有Ⅱ級、Ⅳ級和Ⅵ級三檔；流量特性為快開；壓力分段調節從15～2500kPa。可按需要組合滿足用戶況要求。

ZZY型自力式壓力調節閥型號：

類別

型號

類別

型號

單座壓閉型

ZZYP-16～64B

單座壓閉型

ZZYP-16～64K

雙座壓閉型

ZZYN-16～64B

雙座壓閉型

ZZYN-16～64K

套筒壓閉型

ZZYM-16～64B

套筒壓閉型

ZZYM-16～64K

壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。

自力式壓力調節閥執行機構型式



公稱通徑DN（mm）

20

25

32

40

50

65

80

100

125

150

200

閥座直徑DN（mm）

10

12

15

20

額定流量系數Kv

1.8

2.4

4.4

4

11

20

30

48

75

120

190

300

480

760

允許壓差（MPa）

2.5

2.0

1.6

1.0

公稱壓力（MPa）

1.64.06.4

固有流量特性

快開

保證調壓閥正常工作
的最小壓差P（MPa）

0.05

壓力分段范圍（KPa）

15～5040～8060～10080～140120～80
160～220200～260240～300280～350330～400
380～450430～500480～560540～620600～700
680～800780～900800～1000900～2000　 　　　

工作溫度℃

液體≤140;氣體≤80；配冷凝器和散熱片≤350

適合介質

氣體、蒸汽、低粘度液體

法蘭尺寸、型式

PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 

結構長度

按GB12221-89標準

執行機構信號接口

內螺紋M16×1.5

注：壓力分段范圍可根據用戶要求進行設計。

自力式壓力調節閥主要性能指標

控制精度％

±8

允許泄
漏量

硬密封（L/H）

單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量

軟密封（ml/min）

DN(mm)

20

25

32

40

50

65

80

100

125

150

200

0.15

0.3

0.45

0.6

0.9

1.7

4.0

6.75

自力式壓力調節閥可配附件:

冷凝器（用于介質為蒸汽的場合）、散熱片等



安裝用途：ZZY型自力式壓力調節閥廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與民用建筑樓群等各種工業設備中。能應用于氣體、液體、蒸汽介質的減壓、穩壓(閥后調節)或泄壓、穩壓(閥前調節)。但由于它利用介質自身的壓力去操作執行機構。在執行機構內充滿介質，故安裝方式亦應與此相配合。在安裝時取壓點在離調壓閥適當的位置，壓開型調壓大于2倍管道直徑，壓閉型調壓大于6倍管道直徑。在安裝冷凝器時注意冷凝器的位置，使其高于膜頭而低于工藝管道，以保證冷凝器內充滿冷凝液。
