水力控制閥系列
YQ98007-
一、產品概述：

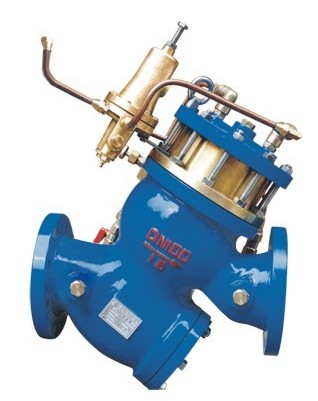

YQ98007-LS20007型過濾活塞式高度水位控制閥利用水箱（水塔）設定的高低水位的靜壓水頭之差，通過水位高度導閥來控制主閥敏感元件活塞的上下運動以達到主閥的啟閥。當水箱的水位升到設定的高水位時，主閥關閉，停止向水箱供水；當水箱下降到低水位時，主閥打開，向水箱供水。通過調節高度水位導閥的調節螺桿，可以設定高低水位。
此閥廣泛用于建筑給水、消防、工礦企業上的水池、水塔、水箱代替以往的液面控制閥，而無需浮球（電浮球）和電器控制、純機械水力控制，安全可靠。
二、產品特點：
純機械水力操作，取消了浮球（電浮球）和電器控制，克服以往水位控制閥頻繁啟閉的缺點，利用水池水位變化，靜壓水頭之差、控制主閥啟閉、控制安全、可靠、準確。
此閥必須安裝在水池外，便于調節和維護，避免進入水池操作的危險性。
Y形寬體閥腔，流阻小，抗汽蝕性強，無噪音。
自帶過濾裝置，使安裝尺寸縮短約40%,減少占用空間，安裝簡單、維護容易，節省投資成本。
內外表面均噴涂環保涂層，確保產品的防腐蝕及安全性。
如使用在海水中訂貸時需注明。
三、技術參數：
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
環境溫度 |
密封試驗壓力（MPa） |
強度試驗壓力（MPa） |
|
1.6～2.5MPa |
DN50～400mm |
水 |
0～100℃ |
--30～350℃ |
1.76～2.75 |
2.40～3.75 |
四、主要零部件：
|
零件名稱 |
閥體、閥蓋 |
閥座 |
閥瓣 |
閥桿 |
活塞 |
過濾網 |
彈簧 |
|
材質 |
鑄鐵、鑄鋼、不銹鋼 |
錫青銅、不銹鋼 |
碳鋼、不銹鋼+丁腈橡膠 |
鋁青鋼、鉻不銹鋼 |
鉻不銹鋼+丁腈橡膠 |
不銹鋼 |
不銹鋼 |
五、外形連接尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |
訂貨須知：
過濾活塞式高度水位控制閥型號、口徑、是否帶附件以便我們的為您正確選型。若已經由設計單位選定我司的過濾活塞式高度水位控制閥型號，請按過濾活塞式高度水位控制閥型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
如有任何疑問，您可以聯系我們，我們一定會盡心盡力為您提供優質的服務。
