水力控制閥系列

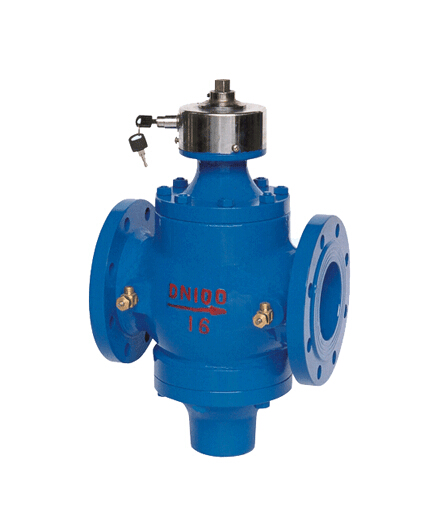

ZL47F-16
一、產品概述：
ZL47F-16自力式流量平衡閥是一種自動恒定流量的水力工況平衡用閥.可按需求設定流量,并將通過閥門的流量保持恒定.。應用于集中供熱、中央空調等水系統中，使管網的流量調節一次完成，把調網工作變為簡單的流量分配。免除了熱源切換時的流量重新分配工作，可有效地解決管網的水力失調。
二、工作原理：自力式平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到基本一位置時，即人為確定了“設定流量”，以及相對應的固定(P2-P3)值。當系統流量增大時，此時自動調節閥瓣自動關小，直到流量重新維持到設定流量，反之亦然。
三、產品特點：
ZL47F 16系列自力式流量控制閥是按被控管線需要設定流量，并可鎖定設定狀態。可自動消除管線的富余壓力。能使分支管線間流量調節互不干擾，直接流量數字顯示，公稱壓力為1.6Mpa，介質溫度為O-120℃，閥體材質采用灰鑄鐵、碳素鋼、鍛壓銅合金，內件材質采用銅合金、不銹鋼。
四、技術參數：
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
|
1.6MPa |
15～400mm |
水、油等非腐蝕性液體 |
0～100℃ |
GB/T 17241.6 GB/T 9113 |
GB/T 13927 API598 |
安裝說明：應按閥體箭頭所示的水流方向安裝，切勿裝反，在管道上可垂直安裝亦可水平安裝。流量設定方法：用專用
扳手，打開保護蓋，旋轉閥桿，使刻度線調速到設定流量的對應值。應另設關斷閥門。
五、外形連接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
315 |
350 |
430 |
520 |
635 |
670 |
700 |
|
H1 |
122 |
122 |
137 |
182 |
191 |
197 |
205 |
259 |
268 |
337 |
257 |
407 |
452 |
486 |
534 |
534 |
|
H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
181 |
211 |
227 |
260 |
303 |
367 |
430 |
553 |
561 |
訂貨須知：
自力式流量平衡閥產品名稱與型號、自力式流量平衡閥口徑、是否帶附件以便我們的為您正確選型。若已經由設計單位選定自力式流量平衡閥型號，請按自力式流量平衡閥型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的的專家為您審核把關。
