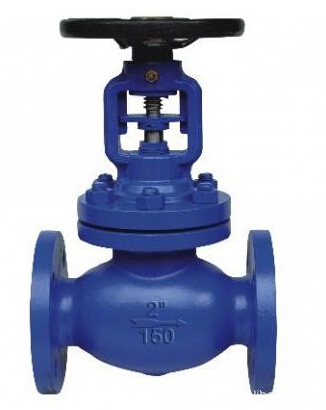

WJ41H美標波紋管截止閥
美標波紋管截止閥產品簡介：
美標波紋管截止閥引進國外先進技術，采用雙層波紋管設計，焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。在高溫情況下，閥桿不與介質接觸，確保閥桿零泄漏。同時保證足夠的強度和韌性，可以開關上萬次。手輪采用人體工程學設計，使用壽命更長，操作輕松便捷。
美標波紋管截止閥工作原理：
美標波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
美標波紋管截止閥產品特點：
1、產品結構合理、密封性能可靠、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、直角式德標波紋管截止閥雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
美標波紋管截止閥產品性能規范：
|
公稱壓力(LB) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
|
150 |
3.0 |
2.2 |
-20℃-350℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
美標波紋管截止閥主要零部件材質：
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
WCB、CF8、CF3 |
|
2 |
閥瓣disc |
2CR13、SS304、SS316 |
|
3 |
軸銷hinge pin |
SS304、SS316 |
|
4 |
波紋管組件bellows combination |
SS304、SS316L |
|
5 |
閥蓋bonnet |
WCB、SS304、SS316 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
壓套gland |
25#、304、316 |
|
8 |
定位片locator |
25#、304、316 |
|
9 |
閥桿螺母stem nut |
銅合金ZQA19-4 |
|
10 |
手輪hand wheel |
碳鋼carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黃銅brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
墊片gasket |
柔性石墨+不銹鋼 |
|
16 |
閥桿stem |
2Cr13、SS304、SS316 |
外形連接尺寸：
|
型號 |
美標波紋管截止閥WJ41-150LB |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
壓力等級 |
150LB |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||||||||||||||||||||||||||||||||||||||||||||||
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
698 |
762 |
876 |
990 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
重量（kg） |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
200 |
300 |
390 |
610 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
型號 |
美標波紋管截止閥WJ41-300LB |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
壓力等級 |
300LB |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||||||||||||||||||||||||||||||||||||||||||||||
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
L |
152 |
178 |
203 |
215 |
229 |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
H |
241 |
241 |
283 |
320 |
322 |
399 |
438 |
450 |
584 |
610 |
660 |
762 |
850 |
1085 |
1187 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
重量（kg） |
4 |
7 |
10 |
15 |
20 |
25 |
30 |
52 |
88 |
115 |
160 |
259 |
420 |
595 |
876 |
|||||||||||||||||||||||||||||||||||||||||||||||
