Q347F蝸輪固定式(shi)球閥
Q347F蝸(gua)輪固定式球(qiu)閥是三分(fen)體式連接(jie)鍛鋼固定球(qiu)閥，在管(guan)道(dao)上主要(yao)用于切(qie)斷(duan)、分(fen)配(pei)和改變(bian)介質流動方向。適用于：化(hua)工、石油、天然(ran)氣、冶(ye)金、等行業及(ji)含硫化(hua)氫(qing)介質、雜質多、腐蝕嚴重的天然(ran)氣長輸管(guan)線。
Q347F蝸(gua)輪固定(ding)式(shi)球閥產品概(gai)述：
球閥在(zai)(zai)(zai)石油、天(tian)然(ran)氣(qi)、煤炭(tan)和(he)(he)(he)(he)(he)(he)礦(kuang)石的(de)開采、提煉加(jia)工和(he)(he)(he)(he)(he)(he)管道輸送系(xi)(xi)統(tong)中(zhong)；在(zai)(zai)(zai)化(hua)工產品、醫藥和(he)(he)(he)(he)(he)(he)食品生(sheng)產種(zhong)；在(zai)(zai)(zai)水電、火(huo)電和(he)(he)(he)(he)(he)(he)核電的(de)電力生(sheng)產系(xi)(xi)統(tong)中(zhong)；在(zai)(zai)(zai)城市(shi)和(he)(he)(he)(he)(he)(he)工業企業的(de)給排水、供熱(re)、和(he)(he)(he)(he)(he)(he)供氣(qi)系(xi)(xi)統(tong)中(zhong)；在(zai)(zai)(zai)農田的(de)排灌(guan)系(xi)(xi)統(tong)中(zhong)；在(zai)(zai)(zai)治金生(sheng)產系(xi)(xi)統(tong)中(zhong)得以廣泛的(de)應用(yong)(yong)，是一種(zhong)與(yu)生(sheng)產建設(she)、國(guo)防建設(she)和(he)(he)(he)(he)(he)(he)人民生(sheng)活息息相(xiang)關的(de)重(zhong)要機械產品。球閥密(mi)閉在(zai)(zai)(zai)各類管路(lu)系(xi)(xi)統(tong)種(zhong)用(yong)(yong)于截斷或接通介(jie)質流，使介(jie)質按照(zhao)預(yu)定的(de)程序(xu)輸送到各個指定點(dian)。
Q347F蝸輪固定(ding)式(shi)球閥特點：
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥(fa)閥(fa)座(zuo)處可(ke)設置輔(fu)助密封結構，在(zai)閥(fa)座(zuo)和閥(fa)桿部位加(jia)裝注脂(zhi)閥(fa)，緊急情況下可(ke)暫時密封，并可(ke)根據需要加(jia)長(chang)閥(fa)桿以適宜埋地鋪設得場所(suo)。
Q347F蝸輪固定式球閥
主要零(ling)部件材質及性(xing)能：
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
球體 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
閥 座 | 聚(ju)四氟乙烯PTFE加坡纖增強聚(ju)四氟乙烯PTFE+Glass對(dui)位聚(ju)笨PPL | ||||||
墊片 | 聚四氟乙烯PTFE不銹鋼/柔性(xing)石墨齒形墊片(pian) | ||||||
閥桿座 | 聚四氟乙(yi)烯PTFE不銹鋼/柔性石墨(mo) | ||||||
填料 | 聚四氟乙烯PTFE增強柔性石墨 | ||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
溫度 | -29～150(聚(ju)四氟乙烯PTFE) -29～200(加玻纖增強(qiang)聚(ju)四氟乙烯PTFE+GLASS) -29～300(對位聚(ju)笨(ben)PPL) | ||||||
介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 | ||
Q347F蝸輪固(gu)定式球閥壓力測(ce)試：
公稱壓力 | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
Q347F蝸(gua)輪(lun)固定式球(qiu)執行(xing)標準(zhun)：
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |

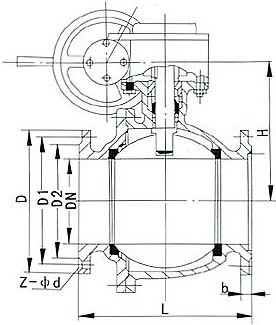

Q347F蝸輪固定式(shi)球閥主要規格尺寸(cun)：
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
16C 16P 16R | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | 85 | 160 |
40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | 95 | 230 | |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | 107 | 230 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | 142 | 400 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | 178 | 500 | |
125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | 252 | 500 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | 278 | 600 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | 395 | 600 | |
250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | 480 | 800 | |
300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | 585 | 800 | |
350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | 625 | 800 | |
400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | 720 | 800 | |
500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | 840 | 830 | |
600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | 1050 | 830 | |
700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | 1150 | 830 |
Q347F蝸(gua)輪固(gu)定式球閥主要規格尺寸：
2.5MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
25 25P 25R | 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 30 | 85 | 160 |
40 | 190 | 145 | 110 | 85 | 18 | 4-18 | 32 | 95 | 230 | |
50 | 216 | 160 | 125 | 100 | 20 | 4-18 | 43 | 107 | 230 | |
65 | 241 | 180 | 145 | 120 | 22 | 8-18 | 70 | 142 | 400 | |
80 | 283 | 195 | 160 | 135 | 22 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 230 | 190 | 160 | 24 | 8-23 | 150 | 178 | 500 | |
125 | 381 | 270 | 220 | 188 | 28 | 8-25 | 200 | 252 | 500 | |
150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 230 | 278 | 600 | |
200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 260 | 395 | 600 | |
250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 283 | 480 | 800 | |
300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 380 | 585 | 800 | |
350 | 762 | 550 | 490 | 448 | 44 | 16-34 | 425 | 625 | 800 | |
400 | 838 | 610 | 550 | 505 | 48 | 16-34 | 492 | 720 | 800 | |
500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 555 | 840 | 830 | |
600 | 1143 | 840 | 770 | 718 | 56 | 20-41 | 675 | 1050 | 830 | |
700 | 1346 | 955 | 875 | 815 | 60 | 24-48 | 850 | 1150 | 830 |
Q347F蝸輪固定式球閥主要(yao)規格尺寸：
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H0 | H1 | H2 |
40 40P 40R | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 30 | 85 | 160 |
40 | 190 | 145 | 110 | 85 | 76 | 18 | 4-18 | 32 | 95 | 230 | |
50 | 216 | 160 | 125 | 100 | 88 | 20 | 4-18 | 43 | 107 | 230 | |
65 | 241 | 180 | 145 | 120 | 110 | 22 | 8-18 | 70 | 142 | 400 | |
80 | 283 | 195 | 160 | 135 | 121 | 22 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 230 | 190 | 160 | 150 | 24 | 8-23 | 150 | 178 | 500 | |
125 | 381 | 270 | 220 | 188 | 176 | 28 | 8-25 | 200 | 252 | 500 | |
150 | 403 | 300 | 250 | 218 | 204 | 30 | 8-25 | 230 | 278 | 600 | |
200 | 502 | 375 | 320 | 282 | 260 | 38 | 12-30 | 260 | 395 | 600 | |
250 | 568 | 445 | 385 | 345 | 313 | 42 | 12-34 | 283 | 480 | 800 | |
300 | 648 | 510 | 450 | 408 | 364 | 46 | 16-34 | 380 | 585 | 800 | |
350 | 762 | 570 | 510 | 465 | 422 | 52 | 16-34 | 425 | 625 | 800 | |
400 | 838 | 655 | 585 | 535 | 474 | 58 | 16-41 | 492 | 720 | 800 | |
500 | 991 | 755 | 670 | 612 | 576 | 62 | 20-48 | 555 | 840 | 830 | |
600 | 1143 | 890 | 795 | 730 | 678 | 62 | 20-54 | 675 | 1050 | 830 | |
